ARTICLE技术文章
首页 > 技术文章 > 杰理芯片AC69系列标准原理图讲解

发表时间:2022-05-05  |  访问量:1358

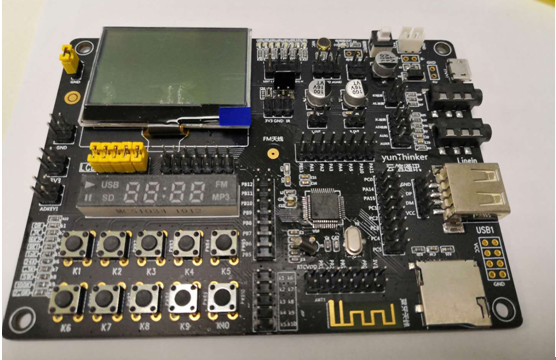

下面以杰理芯片AC6901A开发板实物图为例

杰理芯片AC6901开发板

一、根据公版原理图,介绍杰理6901A芯片,引脚介绍。


1、天线引脚介绍

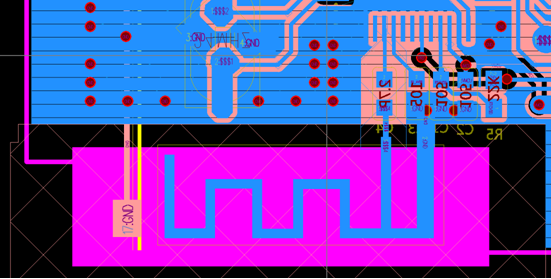

杰理芯片AC6901开发板天线引脚详情

2、软开关机上拉RTCVDD
  软件关项目,关机功耗要在4UA以内。测试时,一定要测试待机电流。看有没有其它地方耗电的情况。

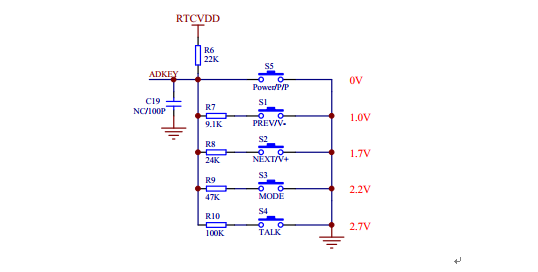

杰理芯片AC6901开发板软开关机引脚

3、杰理芯片AC6921与杰理蓝牙芯片AC6901的区别
   (1)功耗方面杰理芯片AC6921纯蓝牙工作时,连接蓝牙电流20MA左右,杰理AC6921通话电流36MA。蓝牙芯片AC6901连接蓝牙电流30MA左右,AC6901通话电流46MA。
   (2)IO引脚杰理蓝牙芯片AC6921比杰理芯片AC6901更多,内置收音效果更好。
   (3)价格更便宜。杰理芯片AC6901比杰理蓝牙芯片AC6921更强大。

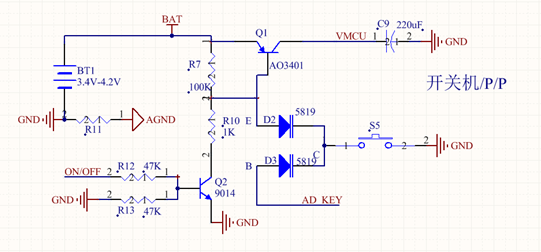

4、MOS管模拟硬开关机电路图

杰理蓝牙芯片AC6901MOS管模拟硬开关机电路图

二、杰理蓝牙芯片AC693X要点


   1、耳机主要难度是射频难调,天线比较难处理。对硬件画板要求比较高。
   2、驻极体麦通话一致性好,灵敏度高,抗干扰更强,通话更稳定,体积小,薄。
   3、充电方式,使用内充。
   4、3系列功耗在8MA左右,在功耗上相对有了很大的改善。
   5、画板时一定要预留升级焊点。
   6、测试关机电流,4UA以内。
