首页 > 技术文章 > 杰理芯片硬件设计注意事项

发表时间:2022-04-11  |  访问量:1591

一、电源、地线

1、分 AGND 和 GND 二个地,AGND 在功放处或电池处和 GND 短接,可以消除共地引起的各种噪声。

2、VDDIO、DACVDD 、RTCVDD 这几个引脚输出 3.3V,其中 VDDIO 带负载能力强,可以用来给外部芯片供电;

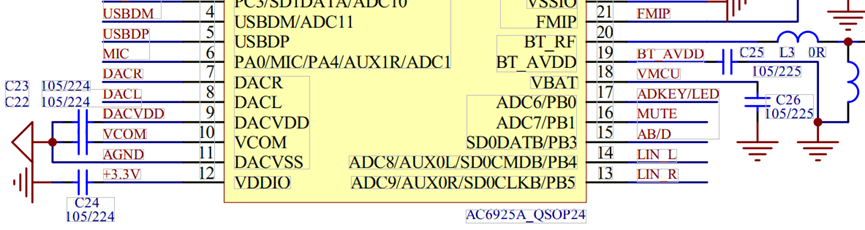

VCOM 输出 1.5V;布局时,C22/C23/C24/C25/C26 尽量靠近相应管脚;如下图。

杰理芯片硬件设计注意事项

3、VBAT 是电源引脚,输入电压不要超过 5V,如使用电池供电,要使用带保护板的电池。

二、信号

1、晶振要靠近主控放置,走线不可以太长。晶振必须选择,稳定性、一致性好,频偏偏差:在 ±10PPM 以内;(推荐使用杰理配套晶振)。

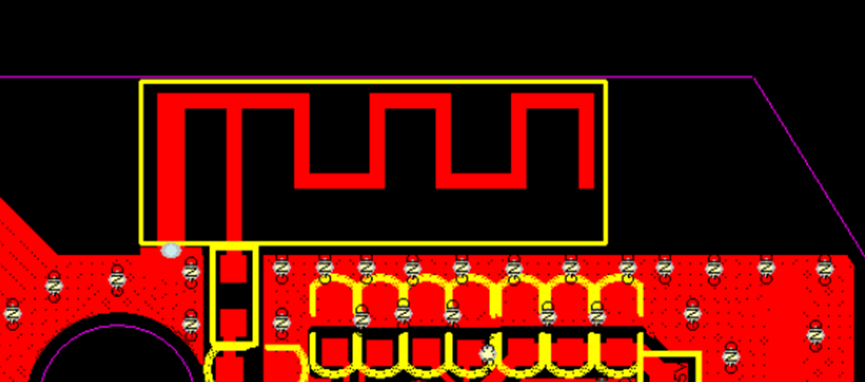

2、RF 天线必须放置在板边,严禁被 GND 包裹,且正反面不能有金属器件,采用三面镂空方式(上、左、右),顶层和底层都要镂空,如下图。

硬件设计注意事项

三、预留升级测试点

1、开发设计时必须引出 VBAT、GND、DP、DM 四个升级测试点,其中AD15N系列预留VBAT PB9(UART_TRX) GND三个升级测试点,测试点位置需考虑方便治具的使用。(备注:大货生产时,万一出现软件问题,在最坏的情况下,还可以通过治具进行芯片程序升级工作)。此项非常重要,设计过程中如有疑问请跟我们沟通确认;

四、 功放

1、MUTE 脚是功放静音脚,接主控普通 IO 口控制。

2、AB/D 类引脚

(1)、有收音功能,该引脚接主控普通 IO 口,在收音模式 IO 输出低电平,控制功放进 AB 类。在其他模式时,输出高电平,控制功放进 D 类。

(2)、没有收音功能,直接将该引脚拉高到 3.3V,控制在 D 类模式即可。

五、软关机需要注意事项

1、ADKEY 按键,22K 电阻上拉必须接到 RTCVDD,待机功耗在 4UA 以内。不能上拉到 VDDIO。如果接到 VDDIO,待机功耗会有 70UA,这个是不能接受的。

2、软关机项目,在测试过程中,一定要测试待机电流,这个非常重要。不然会存在待机时间短,长时间放置以后,开不了机。
