首页 > 技术文章 > 三段式和四段式耳机结构及其检测方法

发表时间:2022-03-29  |  访问量:1280

随着智能耳机的不断发展,耳机按结构分为三段(不带MIC)和四段(带MIC),三段式耳机和四段式耳机的区别就是三段式的MIC和GND是连在一起的。

三段式和四段式耳机结构及检测方法



1.常见耳机的结构

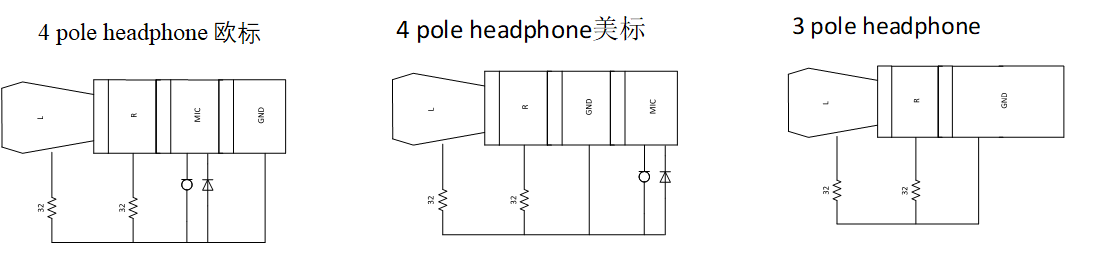

三段式和四段式智能耳机结构

三段(不带mic)耳机有3个触点,从最顶段开始依次为 左声道、右声道、公用的接地,耳机插头分3.5mm和2.5mm两种,目前大部分耳机接口采用的是3.5mm,但两者并不通用,3.5mm耳机用在2.5mm耳机口设备上需要转接头;
四段(带mic)耳机有四个触点,它把接地那一节拆分成了两部分。根据接头上mic的位置不同分为欧标和美标,欧标又称为国家标准(OMTP标准),华为,小米的大部分机型采用的就是欧标;美标又称为国际标准(CTIA标准),典型的就是iPhone。四段式欧标从最顶段开始依次为 左声道、右声道、公用的接地,Mic(数字信号),美标从最顶段开始依次为 左声道、右声道、Mic(数字信号)、公用的接地。

2.耳机插入及类型检测

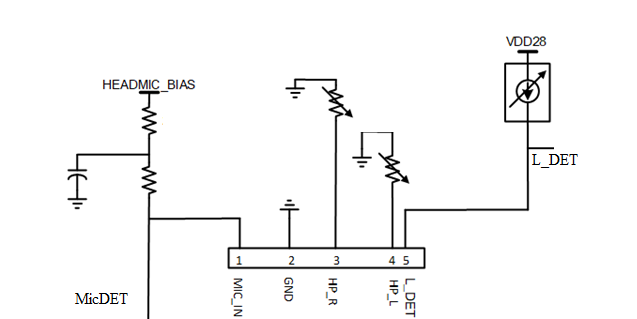

三段式和四段式智能耳机检查方法

没有标准下,耳机检测脚L_DET,在耳机未插入的情况下,是和VDD连接在一起的,为高电压。当耳机插入时,L_DET会和HP_L接触,变为低电压。当电路检测L_DET到信号由1变成0的时候,系统认为耳机已经插入;当耳机拔出时,该端口信号由0变成1,系统则认为耳机已经插入。可根据此信号的变化特点,判断是耳机插入还是耳机拔出。
从结构图可看出,三段式耳机和四段式耳机的区别就是三段式的MIC和GND是连在一起的,因此只要MIC = 0,即为三段式耳机,如果MIC上有电压(根据MIC阻抗,一般电压MicDET 引脚电压在0.9V以上),则判定为四段式耳机。
