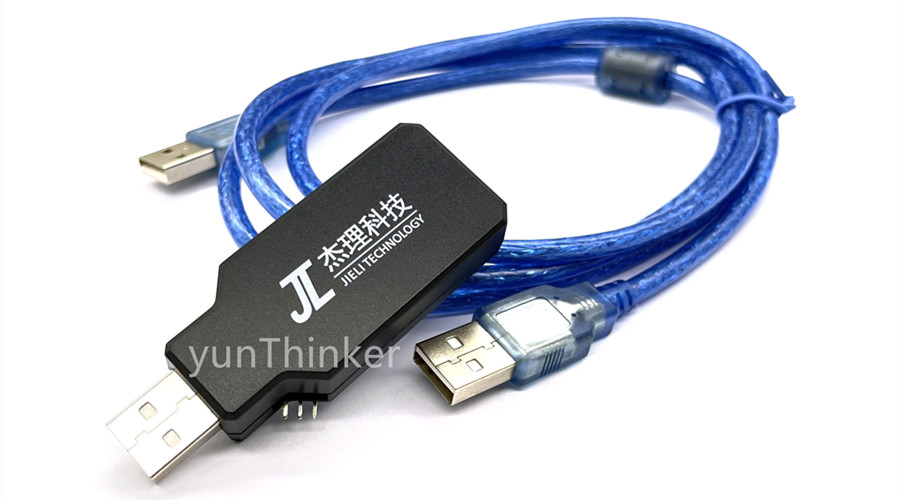

usb updater tool v4.0

杰理强制下载工具的使用说明详情

(一)、 拨码开关低四位

不 拨: 发送usbkey, 升级DV15、 DV16、 DV17、 BR17、 BR18、 BR20、 BR21、 BR22(非A版)。
第1位: 发送usbkey, 连续模式。
第2位: 发送ispkey, 升级BR22(A版)。
第3位: 预留。
第4位: 预留。
(二)、 拨码开关高四位

1、 工具输出端默认状态, 由拨码开关第5位决定
不 拨: 工具输出端的DP、 DM默认高阻。
第5位: 工具输出端的DP、 DM默认用于串口功能。 其中TX常高阻(样机的RX要设上拉)
2、 工具接收到PC端发来的设置波特率的命令
(1) 设置波特率为1之后, 串口为双工模式。 (默认为双工模式)
(2) 设置波特率为2之后, 串口为单线模式, TX收发一体。 (目前用于支持单线串口升级的芯片)
(3) 在单线模式下, 当设置的波特率小于等于9600时, TX发送uartkey。
3、 工具接收到PC端发来的jtag操作命令
工具输出端的DP、 DM用于jtag通讯功能。
4、 工具接收到PC端发来的升级操作命令
等价于按下升级按键, 进入升级流程。
5、 工具接收到PC端发来的flash操作命令
工具输出端的DP、 DM用于flash操作功能。 (flash操作结束后, 自动恢复到默认状态)
工具上的RX引脚接flash的CS引脚。
工具输出端的DP接flash的CLK引脚。
工具输出端的DM引脚同时接flash的DO和DI引脚。
工具上已经将这几个引脚引出JTAG的10针接口。
如果要对SH50的片上flash进行操作, 那么就要拨拨码开关的第6位, 工具的枚举为SH50 Burn v1.0.0.
6、 工具的自身需求
第7位: 工具自己给自己升级。
第8位: 进入升级模式后, 不会自动退出升级模式。
(三)、 升级操作

1、 直接按工具的按键升级。
2、 样机进入升级模式后, 可通过再按一次工具的按键退出升级。
(四)、 灯的状态说明

1、 工具一来上电, 红灯和绿灯同时闪一下。
2、 工具常态下, 红灯直亮, 绿灯闪烁。
3、 当工具的按键被按下时, 红灯直亮, 绿灯也直亮。
4、 当样机进入升级模式时, 红灯直亮, 绿灯直灭。
5、 当JTAG连接失败时, 红灯和绿灯都会闪烁。 (sdtap命令超时或者crc错误, 请降低通讯速率)
