首页 > 技术文章 > 杰理测试盒的使用说明

发表时间:2021-08-20  |  访问量:891

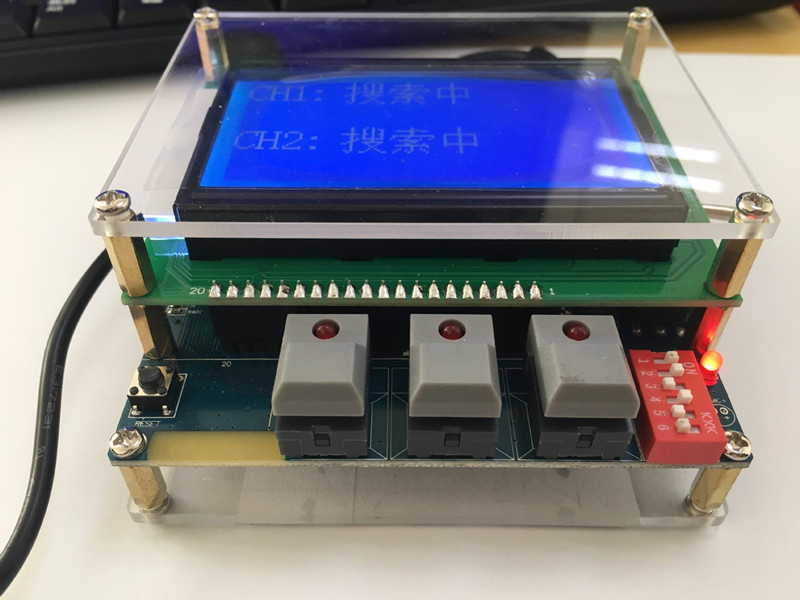

杰理测试盒支持两个蓝牙芯片通道同时测试,杰理测试盒同时具有蓝牙芯片偏频矫正功能。

杰理蓝牙测试盒使用说明

官方说明书杰理测试盒(AC690x_1T2测试盒使用说明.pdf)下载链接:https://pan.baidu.com/s/1ECdhttEGZz646AbF2sMA_A

常见问题解答:

Q: 这个杰理测试盒主要有哪些功能?

A: 主要功能分两块:

1、蓝牙测试(仅限杰理方案),常见包括测试蓝牙频偏,音频通路,通话通路;

2、无线升级(蓝牙板连上测试盒后直接升级程序,需自配一个TF卡,将升级文件传到TF后,插入测试盒左测TF插槽);

3、频偏校正,对频偏异常的PCBA进行校正(校准数据永久保存生效);

Q: 杰理测试盒能测试其他品牌如建荣、CSR蓝牙吗?

A: 此测试盒只能用于杰理方案,其他品牌蓝牙将无法连接使用。

Q: 拿到杰理测试盒后需要配置吗?

A: 常规使用的话,不需要任何配置,直接上电使用即可。如有特殊需要,如让测试盒只连接指定蓝牙名,或减少测试盒无线覆盖范围以免互相干扰等,则可用线缆连上电脑后进行配置,连接线缆我司店铺有售;

Q: 频偏测试的具体标准是多少?

A: 频偏标准:-25~+25Khz, 超出这个范围区间的作为不良品打出,到时统一进行频偏校正;

Q: 为什么我批量的板子频偏测试出来数值相差都很大?

A: 这是因为使用的晶振品质不佳,特别是频差这一项的一致性差造成,这个会影响蓝牙的距离与稳定性,甚至出现连不上的问题,虽然使用测试盒的较正功能可以部分修正。但作为关键物料来说,建议采购我司的晶振,作为杰理一级方案商,我司的晶振品质把控严苛,高于通用设计标准(标准为+/-10ppm, 我司的为+/-7ppm);

Q: PCBA批量的话要买几台测试盒?

A: 一个测试盒可以同时测试2片PCBA,以每5000pcs配备一台作为参考,根据PCBA数量与测试期限来灵活部署处理;

Q: PCBA测试完后,因项目需要进行软件升级,还需要重测吗?

A: 需要,一方面是对升级工序进行测试验证,另如果使用了测试盒的频偏较正功能,软件升级后这部分校正数据会丢失,需测试时再次校正。因此如需软件升级,请尽可能将软件升级工序放在测试工序之前;

Q: 如果使用杰理测试盒升级功能,还需要准备什么?

A: 需要TF卡一个、TF读卡器一个;
