首页 > 技术文章 > JL杰理芯片选型思路与注意事项—云信通讯

发表时间:2024-10-14  |  访问量:84

    杰理芯片目前主要涉及8大领域(耳机芯片、音箱类芯片、智能手表类芯片、视频类芯片、大健康类芯片、IoT类芯片、智能玩具类芯片、智能出行类),有超过2000款芯片,特别是在蓝牙音频解码这块很有优势,蓝牙小音箱和无线耳机领域市场占有率目前均超过40%,同时因芯片资源较多,除了蓝牙射频功能,其可操控IO等外设实现MCU功能控制,可以大大简化产品方案设计,降低硬件方案成本。

    很多朋友在方案开发过程中,是根据同行的丝印来画板选型的,很多朋友进行产品功能选型,往往在产品落地过程中,会出现很多问题,比如不是常出芯片,芯片订货周期慢,比如产品性能低满足不了产品需求,又比如产品开发完了才发现有更便宜的芯片可以替代,或是芯片已经是比较老款的,从价格、资源以及备货角度都没有优势。所以本文主要是针对以上问题,从技术角度梳理一下选型的思路与注意事项,具体选型按以下几个角度来考量:



1.产品形态



首先先确定产品形态,常见形态分类如下:



1.1 蓝牙耳机类



具体包括TWS、OWS、挂脖运动耳机、头戴式耳机,不同的耳机形态侧重点不一样,涉及的芯片也不同。



1.2 蓝牙音箱类



具体包括蓝牙小音箱、声霸大音箱、智能音箱,以及近年渐火的蓝牙K歌音箱。



1.3 音频解码类



具体包括:语音播报器,发声玩具等,如果MP3解码播放机类产品,对音频音质要求较高,就可以选择AC6082A或是AD16N,发声玩具类对音质要求较低些,通常使用AD14N、AD15N、AD17N。



1.4 IOT物联网类



IOT物联网应用场景较为分散,产品形态也很丰富。如果是接APP用到蓝牙的智慧家居等产品可以选择AC632N系列芯片,这个系列芯片主要用于蓝牙BLE数传,客户可以根据具体的用户场景来选择芯片,例如如只是用于数传,选择8个脚位的AC6328A就够了。





2.功能需求



确定了产品形态,则需进一步细化项目的具体功能需求。



2.1 蓝牙音箱类:



如是否支持AUX、U盘、TF卡、LED、数码管、LCD屏等,除此之外,可能还需要一定数量的IO来作一些控制与响应,通常需要根据这些来确定芯片管脚数量。



2.2 蓝牙耳机类:



需考虑耳机配对方式,用户操作交互方式,是否需支持ENC、ANC等降噪,是否支持单馈或混馈等。要求比较高用AC700N系类如AC7003/AC7006都是市场上头戴耳机。世面上大多数客户的选择,价格是JL701N的一半同时兼具了降噪功能。

JL701N系列是具备算法和更强ENC、ANC的耳机音箱芯片,通常情况都是相对高端的耳机或是智能音箱芯片。比如耳返、辅听、降噪、低延时、一托多的应用场景。JL7016C8、JL7016G8可以做麦克风方案JL7018F8和JL7018G8可以游戏耳机等。



3、性能需求



3.1 音质音效



涉及到蓝牙音箱、耳机这类音频类产品,此为重点考虑因素甚至是第一因素。芯片音源输出的好坏会对产品最终音效有很大影响,具体需关注:蓝牙解码格式(SBC/AAC/LDAC/LHDC)、DAC能力(包括解码能力、SNR参数),芯片噪底这几个参数,特别是一些中高端产品,如支持LDAC/LHDC这种Hi-Res无损解码格式则会让产品很亮眼。



3.2 处理能力

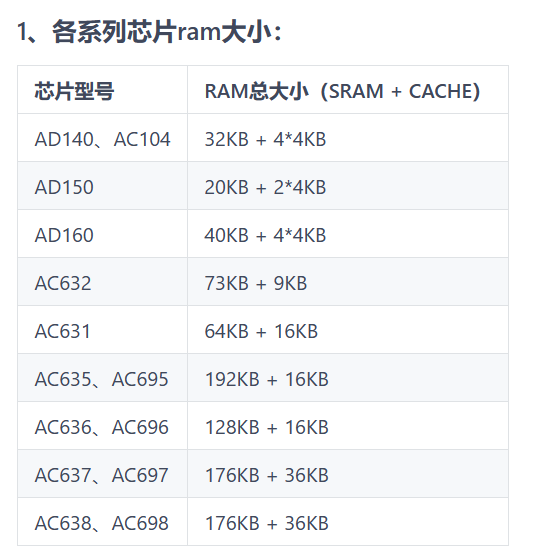

包括CPU速度与RAM大小。特别是有些有需第三方算法项目对这块可能会比较在意,以下是杰理系列芯片的RAM情况:



3.3 存储容量



杰理芯片通常会合封内部Flash在里面,除了存储芯片程序,还可以用于存储提示音、自定义的音频内容等,杰理芯片自带的Flash常见容量包括:4Mb、8Mb、16Mb、32Mb等(注:这里的单位是bit位,如需换算成byte字节则除于8进行换算),如自带存储容量不够还可以考虑使用外接Flash。



3.4 功耗



功耗会直接影响产品工作时长,包括启动状态,睡眠状态,有时候代码的运行也是影响功耗的。这都是开发者需要考虑的范围之内(建议公司可采集各个系类的功耗),规格书上通常没有写功耗都是需要电流表测试功耗。



3.5 蓝牙版本



如涉及到蓝牙产品,则需确定芯片蓝牙版本。

需要说明的是,杰理每个系列芯片的晶圆都是一样的,晶圆一样代表着芯片性能都是一样,比如AC695X系列芯片,AC6951C(LQFP48封装)与AC6955F这两颗芯片,其芯片主频与RAM是相同的,音质表现也是一样的。所以在这种情况下只是需要考虑芯片管脚功能锁定IO口数量同时性能上是否项目需求即可。



4、成本



同一个晶圆系列,在能满足产品功能的情况下,通常来说管脚越少芯片定价越低(但也不是绝对的,如某个型号代理商出的量大可能在此型号上就有成本优势)。

成本是目前的市场客户考虑权重比较大的,但是也不能一味的追求成本,比如一些芯片成本低但是原厂备货不好,那么一定会影响到生产交付,第一也需要考虑持续供货能力和芯片的批次。



5、供货稳定性



5.1 生命周期



具体芯片从开始推出,到退出市场有其一定的时间周期,芯片选型时,最好考虑选择属于青壮期的产品。尽量选择已经批量的芯片型号,防止非核心料号产生一些问题。消费类电子的周期性短,产品迭代速度比较快,最新系列可以随时和我司沟通。



5.2 料号通用性



通用或是常用的料号,原厂备货都是比较充足的。原厂生产一个料号都是有最低的生产要求,就和豆腐一样,需要切整块的。一些客户如果选到非常用的料号则一定要提前做好备货计划。



6、封装



芯片封装会影响到空间、样品与生产的便利性。如一些对结构空间有要求的产品,如TWS耳机则尽可能选QFN这种占用空间少的芯片,但另一方面,QFN芯片在工程制作焊接样品环节则不如SSOP封装便利,还有QFN通常使用编带包装,对于批量贴片生产环节,则贴片效率会快很多,当然QFN对于贴片机的要求肯定高于SSOP这些,杰理常用封装包括:SOP8、SOP16、SSOP24、QFN20、QFN32、QFN40、LQFP48,可以根据自已公司实际情况来选定。



7、其他



7.1 可靠性和稳定性



因为芯片主要定位于消费类与IOT市场,用于工业或车规场景及需谨慎考量,需查询芯片的工作温度湿度参数



7.2 工艺制程



芯片制程越高,性能与功耗越低,杰理现主流芯片的制程已升级到40nm、28nm。



总结:作为电子产品中的核心部件,杰理芯片也在不断更新迭代中,并且针对市场需求也不在断地出新。我司作为杰理一级代理商,一直与原厂保持着紧密联系与沟通,有不了解之处随时与我司联系沟通。
