AD16N_1.4.1__TF卡和Flash共用引脚会导致程序在PC_mode下死机
TF卡和Flash共用SPI：怎么接电脑当U盘
项目里用了杰理AD16N（一颗跑音频+蓝牙的小芯片，SOP16封装只有16个脚），T卡和外挂Flash得共用同一组SPI引脚。插上USB线进PC模式，电脑要同时看到T卡和Flash两个盘。三根线、两个设备、一条USB——其实跟独木桥一个道理：桥就一条，两辆车得轮着过，谁过桥谁就得把对面拦住。下面就按这个思路捋一遍。 |
整体思路
Plain Text
// TF卡+Flash共用SPI → USB接电脑的完整链路
板级配置(PA09/PA10/PA11)
│
├── 注册设备：sd0(T卡) + ext_flsh(Flash)
│
├── 进PC模式 → usb_slave_app()
│ ├── dev_open("ext_flsh") → SPI仲裁 → Flash初始化
│ ├── 预热读(sector 0、1)
│ └── usb_start() → USB枚举
│
├── 电脑发SCSI命令(READ_10 / WRITE_10)
│ ├── MSD层拿到LUN号 → 找到对应设备
│ ├── IOCTL_CMD_RESUME → SPI仲裁抢桥
│ ├── Flash读写(带4KB cache)
│ └── IOCTL_CMD_SUSPEND → SPI仲裁还桥
│
└── 退出PC模式 → dev_close() → 释放SPI |
翻译：芯片上电先把两个设备都注册好，插USB进PC模式后电脑看到两个盘，每次读写Flash前先把T卡的SPI线挂起来（拦桥），读写完再还回去（放行），来来回回就这么切。
一、硬件怎么共的——三根线两个人用
AD16N的SOP16封装脚不够用，T卡和Flash只能共用PA09、PA10、PA11这三根线。两个设备看这三根线的角色不一样：
引脚 | T卡视角（SD模式） | Flash视角（SPI模式） |
PA09 | CLK（时钟） | CS（片选） |
PA10 | DAT0（数据） | CLK（时钟） |
PA11 | CMD（命令） | DO/DI（数据出入） |
Plain Text
// 共线拓扑——独木桥结构
PA09 PA10 PA11
│ │ │
┌─────┴────────┴────────┴─────┐
│ SPI / SD 总线 │
└─────┬──────────────┬────────┘
│ │
┌─────┴─────┐ ┌─────┴────────┐
│ T卡(SD) │ │ Flash(SPI) │
│ CLK/DAT │ │ CS/CLK/DO │
│ /CMD │ │ /DI │
└───────────┘ └──────────────┘ |
三根线就是那条独木桥——同一时刻只能有一个设备在上面跑数据，另一个得让路。
整体架构放一张图：
看一下SDK里怎么配的：
Plain Text
// app_config.h —— SPI引脚和复用开关
#define TFG_SPI_UNIDIR_MODE_EN ENABLE //外挂Flash单线模式
#define TFG_SPI_WORK_MODE SPI_MODE_UNIDIR_1BIT
#define TFG_SPI_CS_PORT_SEL IO_PORTA_09
#define TFG_SPI_CLK_PORT_SEL IO_PORTA_10
#define TFG_SPI_DO_PORT_SEL IO_PORTA_11
#define TFG_SPI_DI_PORT_SEL IO_PORTA_11 //单线模式DO和DI共用PA11
#define SPI_SD_IO_REUSE TFG_SD_EN //SD启用时才开IO复用协调 |
再看T卡那边的引脚定义：
Plain Text
// sd_port.h —— T卡引脚（和Flash完全重叠）
#define SDMMC_CMD_IO IO_PORTA_11 //CMD → PA11
#define SDMMC_CLK_IO IO_PORTA_09 //CLK → PA09
#define SDMMC_DAT_IO IO_PORTA_10 //DAT → PA10 |
两段配置对着看：PA09/PA10/PA11一个不差，Flash的SPI和T卡的SD用的就是同一组脚。SPI_SD_IO_REUSE这个宏就是"独木桥交通灯"的总开关——T卡启用了，复用协调才会生效。
二、软件怎么仲裁的——独木桥上的交通灯
硬件共线了，软件得管好"谁在用桥"。SDK里搞了一套信号量+SPI切换的机制，每次Flash要用SPI之前，先把T卡的IO挂起来，用完再还回去。
抢桥：norflash_reuse_enter()
Plain Text
// norflash.c —— Flash抢占SPI总线
static int norflash_reuse_enter()
{
if (norflash_reuse_keep) { //已经占着桥了，直接过
return 0;
}
if (sd_io_reuse_suspend() != 0) { //叫T卡让路，让不了就失败
return -1;
}
spi_busy = 1; //标记：桥上有人了
spi_flash_io_resume(); //把SPI控制器重新配好给Flash用
return 0;
} |
还桥：norflash_reuse_exit()
Plain Text
// norflash.c —— Flash归还SPI总线
static void norflash_reuse_exit()
{
if (norflash_reuse_keep) { //有"霸桥"标记，不还
return;
}
if (!spi_busy) { //本来就没占，不用还
return;
}
spi_flash_io_suspend(); //SPI引脚释放（IO设高阻）
spi_busy = 0; //标记清除
sd_io_reuse_resume(); //把T卡的IO还回去
} |
T卡怎么让路：sd_io_reuse_suspend()
这是最底层的仲裁——逐线挂起T卡的三个IO（CMD、CLK、DAT），每根线对应一把信号量：
Plain Text
// norflash.c —— 逐线挂起T卡IO
int sd_io_reuse_suspend()
{
u8 sd_io_suspend_status = 0;
u16 retry_cnt = 0;
_retry:
OS_ENTER_CRITICAL(); //关中断，进临界区
if (0 != sd_io_suspend(0, 0)) { //挂CMD线
goto _exit;
}
sd_io_suspend_status |= BIT(0);
if (0 != sd_io_suspend(0, 1)) { //挂CLK线
goto _exit;
}
sd_io_suspend_status |= BIT(1);
if (0 != sd_io_suspend(0, 2)) { //挂DAT线
goto _exit;
}
OS_EXIT_CRITICAL();
return 0; //三根线全挂起，成功
_exit:
//中途失败，已挂的线得还回去
if (sd_io_suspend_status & BIT(0)) sd_io_resume(0, 0);
if (sd_io_suspend_status & BIT(1)) sd_io_resume(0, 1);
OS_EXIT_CRITICAL();
if (retry_cnt++ < 10000) { //最多重试10000次，每次等10μs
udelay(10);
goto _retry;
}
return -1; //100ms还没拿到，彻底失败
} |
独木桥上的交通灯工作流程：Flash要过桥 → 先按住T卡三根信号线的"红灯"（CMD→CLK→DAT逐个锁） → Flash过桥干活 → 干完把红灯放开 → T卡可以走了。整个过程在临界区里做，中断都关了，不会被打断。
SPI底层切换做了什么
"挂起"和"恢复"不只是改个标志位，SPI控制器得真正切换：
Plain Text
// spi.c —— SPI挂起（释放IO给T卡）
void spi_suspend(hw_spi_dev spi)
{
u8 *port = spix_p_data_cache[spi].port;
spi_io_port_uninit(port[0]); //CLK → 高阻
spi_io_port_uninit(port[1]); //DO → 高阻
spi_io_port_uninit(port[2]); //DI → 高阻
spi_io_crossbar_uninit(spi); //断开IO矩阵映射
spi_disable(spi_regs[spi]); //关SPI外设
} |
Plain Text
// spi.c —— SPI恢复（IO重新配给Flash）
void spi_resume(hw_spi_dev spi)
{
spi_set_bit_mode(spi, spi_info->mode); //重配单线/双线模式
spi_cs_dis(spi_regs[spi]); //CS手动控制
spi_clk_idle_sel(...); //时钟极性
spi_set_baud(spi, spi_info->clk); //波特率
spi_enable(spi_regs[spi]); //开SPI外设
} |
挂起=把IO全放成高阻+关SPI外设+断IO矩阵，恢复=重配寄存器+重连IO矩阵+开SPI。不是软件层面的"暂停"，是硬件层面的"拆线重接"。

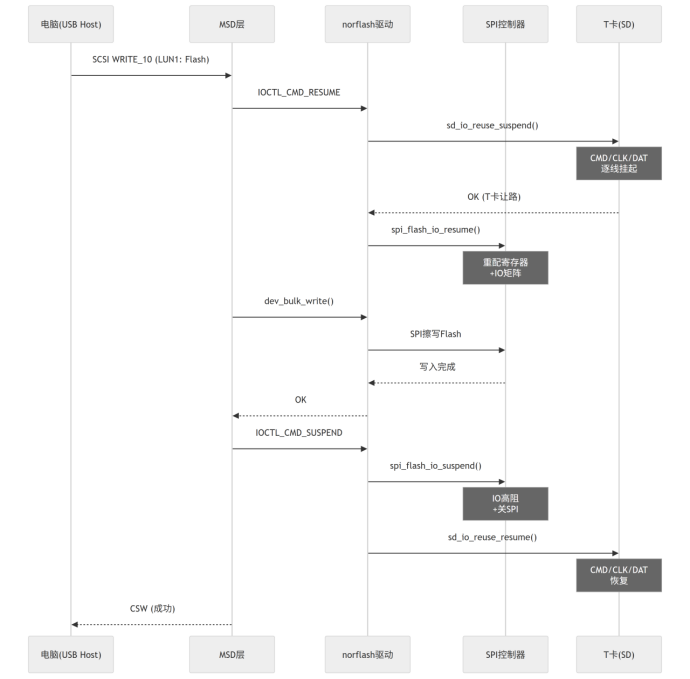

整个仲裁时序放一张图，看起来更直观：
拿一张表汇总一下整个仲裁流程的状态变化：
阶段 | spi_busy | T卡IO状态 | SPI控制器 | Flash可访问 |
空闲 | 0 | 正常（T卡用） | 关闭 | ❌ |
Flash抢桥中 | 0→1 | 逐线挂起 | 恢复 | ❌→✅ |
Flash使用中 | 1 | 挂起 | 开启 | ✅ |
Flash还桥中 | 1→0 | 逐线恢复 | 关闭 | ✅→❌ |
三、怎么接电脑的——USB MSD把Flash当U盘
独木桥的仲裁搞定了，接下来看怎么让电脑认出这两个盘。USB Mass Storage用的是Bulk-Only Transport协议——电脑发SCSI命令，芯片收到后读写对应的存储设备，再把结果传回去。
注册两个盘
SDK里把T卡和Flash分别注册成USB MSD的两个LUN（逻辑单元号）：
Plain Text
// msd.c —— 注册T卡和Flash为两个U盘
_msd_var.max_lun = 2;
_msd_var.inquiry[0] = SCSIInquiryData; //LUN0: T卡
_msd_var.inquiry[1] = EX_SCSIInquiryData; //LUN1: Flash
msd_register_disk("sd0", NULL); //T卡
msd_register_disk("ext_flsh", NULL); //外挂Flash |
Plain Text
// device_list.c —— 设备注册表
//U盘模式用norflash_dev_ops（512字节块单位，自带擦写管理）
{.name = "ext_flsh", .ops = &norflash_dev_ops, .priv_data = &norflash_data},
//T卡用sd_dev_ops
{.name = "sd0", .ops = &sd_dev_ops, .priv_data = &sd0_data}, |
电脑插上USB看到两个盘：一个是T卡（LUN0），一个是Flash（LUN1）。电脑不知道它们共用SPI，它只管发SCSI命令，芯片内部自己协调。
进PC模式的完整流程
Plain Text
// usb_slave_mode.c —— PC模式入口
void usb_slave_app(void)
{
usb_device_mode(0, 0); //配置USB为从机模式
void *device = dev_open("ext_flsh", 0); //打开Flash设备
if (device != NULL) {
//开启4KB读缓存 + 关闭缓存同步的临界区保护
dev_ioctl(device, IOCTL_SET_READ_USE_CACHE, 1);
dev_ioctl(device, IOCTL_SET_CACHE_SYNC_ISR_EN, 0);
//预热：读sector 0和1，把Flash叫醒+填充cache
memset(usb_slave_flash_warmup_buf, 0, sizeof(usb_slave_flash_warmup_buf));
dev_bulk_read(device, usb_slave_flash_warmup_buf, 0, 1);
dev_bulk_read(device, usb_slave_flash_warmup_buf, 1, 1);
}
usb_start(); //启动USB枚举，电脑开始识别
//... 消息循环处理SCSI命令 ...
} |
进PC模式就四步：配USB从机 → 打开Flash（触发一次SPI仲裁） → 预热读两个扇区 → 启动USB。预热是为了把Flash从休眠里叫醒，顺便填好cache。
电脑读写Flash的数据通路
电脑发一个SCSI READ_10命令，芯片这边的处理路径（同步模式）：
Plain Text
// msd.c —— SCSI READ_10处理（同步路径）
static void read_10(const struct usb_device_t *usb_device)
{
u32 lba = read_32(msd_var->cbw.lba); //起始扇区号
u16 lba_num = (cbw.LengthH << 8) | cbw.LengthL; //扇区数
while (lba_num) {
num = lba_num > MSD_BLOCK_SIZE ? MSD_BLOCK_SIZE : lba_num;
dev_ioctl(dev_fd, IOCTL_CMD_RESUME, 0); //抢桥
err = dev_bulk_read(dev_fd, msd_buf, lba, num); //读Flash
dev_ioctl(dev_fd, IOCTL_CMD_SUSPEND, 0); //还桥
msd_mcu2usb(usb_device, msd_buf, num * 512); //数据传给电脑
lba += num;
lba_num -= num;
}
} |
写操作（WRITE_10）也是同样的套路，多了一个flush：
Plain Text
// msd.c —— SCSI WRITE_10处理（同步路径，简化）
while (lba_num) {
msd_usb2mcu_64byte_fast(..., msd_buf, num * 512); //从USB收数据
dev_ioctl(dev_fd, IOCTL_CMD_RESUME, 0); //抢桥
dev_bulk_write(dev_fd, msd_buf, lba, num); //写Flash
dev_ioctl(dev_fd, IOCTL_CMD_SUSPEND, 0); //还桥
}
if (need_flush) {
dev_ioctl(dev_fd, IOCTL_CMD_RESUME, 0);
dev_ioctl(dev_fd, IOCTL_FLUSH, 0); //把cache里的脏数据刷到Flash
dev_ioctl(dev_fd, IOCTL_CMD_SUSPEND, 0);
} |
每次读写Flash的套路都是"抢桥→干活→还桥"三板斧。写完还得flush一下，把cache里攒着的脏数据真正写进Flash。电脑那边发 SYNCHRONIZE_CACHE命令时也会触发flush。
四、Flash cache怎么工作的——桥上的临时仓库
Flash写入有个特点：得先擦后写，而且擦除是按4KB扇区整块来的。如果每写512字节就擦一次4KB，速度慢得离谱，Flash寿命也撑不住。SDK的做法是在RAM里开一个4KB缓冲区当"临时仓库"——数据先往仓库里攒，攒满一个扇区或者被催了（flush）才真正擦写一次。
cache的三个状态变量
Plain Text
// norflash.c —— Flash cache核心变量
static u8 *flash_cache_buf; //4KB缓冲区（RAM里）
static u32 flash_cache_addr; //当前缓存的是哪个4KB扇区
static u8 flash_cache_is_dirty; //脏标记：缓冲区内容和Flash上不一样了
static u8 flash_cache_timer; //脏计时：攒了多久没写 |
写入流程：攒着写
Plain Text
// norflash.c —— _norflash_write() 写入逻辑（简化）
//1. 算出写入地址落在哪个4KB扇区
u32 align_addr = addr / 4096 * 4096;
//2. 如果和当前缓存的扇区不一样，先把旧脏数据刷掉
if (align_addr != flash_cache_addr) {
if (flash_cache_is_dirty) {
_norflash_eraser(FLASH_SECTOR_ERASER, flash_cache_addr); //擦旧扇区
_norflash_write_pages(flash_cache_addr, flash_cache_buf, 4096); //写回
flash_cache_is_dirty = 0;
}
_norflash_read(align_addr, flash_cache_buf, 4096, 0); //读新扇区到缓存
flash_cache_addr = align_addr;
}
//3. 在缓冲区里改数据
memcpy(flash_cache_buf + (addr - align_addr), w_buf, align_len);
//4. 判断是否凑满一整个扇区
if ((addr + align_len) % 4096) {
flash_cache_is_dirty = 1; //没满，标脏，先不写
flash_cache_timer = 1; //开始计时
} else {
//满了，立刻擦写
_norflash_eraser(FLASH_SECTOR_ERASER, align_addr);
_norflash_write_pages(align_addr, flash_cache_buf, 4096);
flash_cache_is_dirty = 0;
} |
写入逻辑就是"先攒后刷"：数据塞进RAM缓冲区，凑满4KB整扇区就立刻擦写，没凑满就标个脏等着。跟你往快递箱里塞包裹一样——塞满了叫快递员来收，没满就先攒着。

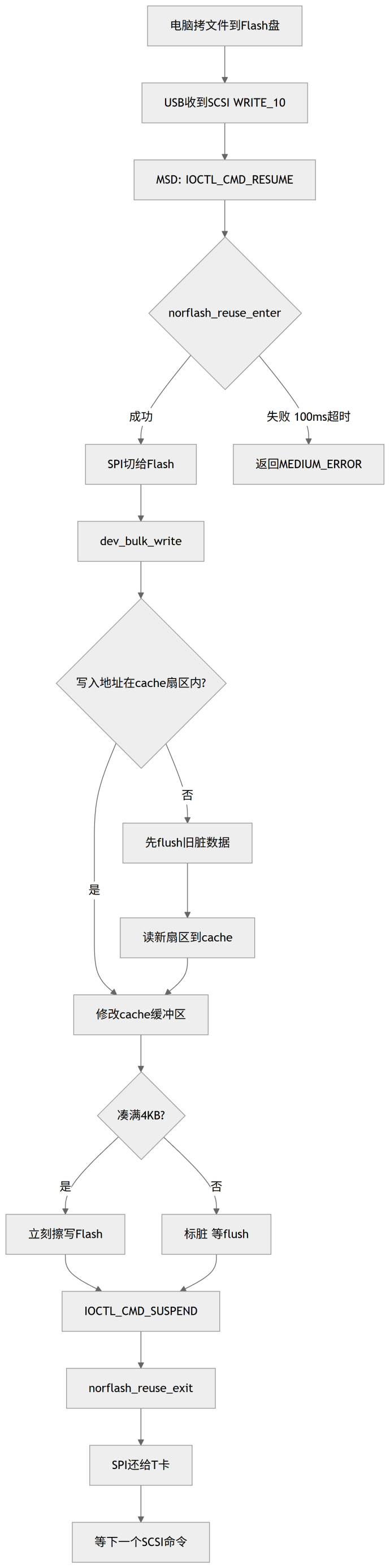

完整的写入流程放一张图：
定时同步：别攒太久
如果一直没凑满怎么办？SDK有个定时器 _norflash_cache_sync_timer()，隔一段时间检查一次——有脏数据就强制刷盘：
Plain Text
// norflash.c —— 定时同步脏缓存（简化）
void _norflash_cache_sync_timer(u32 sync_step)
{
if (flash_cache_is_dirty) {
//同步也得抢桥！
if (norflash_reuse_enter() == 0) {
_norflash_eraser(FLASH_SECTOR_ERASER, flash_cache_addr);
_norflash_write_pages(flash_cache_addr, flash_cache_buf, 4096);
flash_cache_is_dirty = 0;
norflash_reuse_exit(); //用完还桥
}
}
} |
定时同步也得走独木桥仲裁——抢桥→擦写→还桥。所以就算Flash自己在后台刷缓存，T卡的SPI也会被短暂挂起。
五、会出什么问题——桥上堵车的几种情况
独木桥方案能跑，但有几个容易出问题的地方。
1：仲裁超时死机
sd_io_reuse_suspend()重试10000次×10μs = 100ms。T卡如果在做大块读写，100ms内还没释放IO信号量，Flash这边就返回-1。上层拿到-1后的处理方式各不相同——有的直接返回0（读写失败但不崩），有的地方没做错误处理就直接空指针炸了。
查了半天发现根因有两层：
• T卡在做连续多扇区读写时，一个命令周期可能超过100ms
• Flash驱动的 norflash_bulk_read拿到-1后返回0，MSD层以为读了0个扇区，后续指针计算就错了
修法：
1. 在 sd_io_reuse_suspend()里把重试上限从10000调到更大的值（或者改成带超时的信号量等待）
2. 在 norflash_bulk_read/norflash_bulk_write失败路径加明确的错误码返回，MSD层收到错误码后回 MEDIUM_ERROR给电脑，不继续读写
Plain Text
// norflash.c —— 仲裁失败时的日志（排查用）
//抢桥失败会打印：
log_error("nf reuse enter fail keep=%d busy=%d", norflash_reuse_keep, spi_busy);
//等Flash BUSY超时会打印：
log_error("norflash_wait_ok timeout cmd=%x off=%x len=%x wr=%d sr1=%x busy=%d keep=%d",
norflash_dbg_last_cmd, norflash_dbg_last_offset, norflash_dbg_last_len,
norflash_dbg_last_is_write, reg_1, spi_busy, norflash_reuse_keep); |
看到这两条log就知道是独木桥堵车了——要么T卡太忙让不了路，要么Flash操作太慢桥上堵住了。
2：异步MSD时序冲突
SDK里 msd.c有个 USB_MSD_BULK_DEV_USE_ASYNC宏控制异步写入。异步模式下USB收数据和Flash写数据是重叠的（双缓冲乒乓），但SPI仲裁不是线程安全的——如果USB中断里触发了T卡检测，同时Flash又在写，两边同时操作SPI就会数据错乱。
Plain Text
// msd.c —— 异步开关
#define USB_MSD_BULK_DEV_USE_ASYNC 0 //关闭异步MSD，走同步读写路径 |
这个宏设成0就是走同步路径：收完USB数据再写Flash，写完再收下一包。慢一点但安全。共用SPI的场景下别开异步，时序冲突太难排查。
3：写入慢（flush太频繁）
电脑往Flash盘拷文件时，每写几个扇区Windows就发一次 SYNCHRONIZE_CACHE命令。每次flush都要走"抢桥→擦写4KB→还桥"，而Flash擦除一个4KB扇区要几十ms。如果flush太频繁，写入速度就被擦除时间拖慢。
调了一下发现：
• 不设缓存，每512字节都擦写一次：写入极慢，Flash寿命也撑不住
• 缓存开了但 CACHE_SYNC_ISR_EN没关，定时器在中断里也会抢桥flush：写入时被打断，速度波动大
• IOCTL_SET_CACHE_SYNC_ISR_EN设成0（关闭中断内同步），只在SCSI的 SYNCHRONIZE_CACHE和手动flush时才刷缓存：写入稳定，速度刚好
Plain Text
// usb_slave_mode.c —— PC模式下的缓存策略
dev_ioctl(device, IOCTL_SET_READ_USE_CACHE, 1); //读缓存开
dev_ioctl(device, IOCTL_SET_CACHE_SYNC_ISR_EN, 0); //关中断内自动同步 |
PC模式下得关掉中断内自动同步，不然后台定时器会抢桥flush，和前台的SCSI读写撞在一起。让flush只在SCSI命令触发时走，独木桥的通行顺序就可控了。
六、串联回顾——完整走一遍
从板子上电到电脑看到两个盘并读写Flash，整条链路用树枝图串起来：
Plain Text
// 完整数据链路——从配置到读写
板级配置
├── PA09/PA10/PA11 三脚共用（独木桥）
├── SPI_SD_IO_REUSE = 1（交通灯开关）
│
设备注册
├── "sd0" → sd_dev_ops（T卡驱动）
├── "ext_flsh" → norflash_dev_ops（Flash驱动，512B块模式+cache）
│
进PC模式 usb_slave_app()
├── ① USB配从机模式
├── ② dev_open("ext_flsh") → norflash_reuse_enter()（第一次抢桥）
│ └── sd_io_reuse_suspend() → spi_flash_io_resume()
├── ③ 预热读sector 0、1（Flash叫醒+cache填充）
├── ④ usb_start()（USB枚举，电脑识别到两个盘）
│
电脑发SCSI命令
├── READ_10 / WRITE_10
│ ├── IOCTL_CMD_RESUME → norflash_reuse_enter()（抢桥）
│ ├── dev_bulk_read/write → SPI读写Flash（桥上干活）
│ │ └── 写入走4KB cache：攒满擦写 / 标脏等flush
│ └── IOCTL_CMD_SUSPEND → norflash_reuse_exit()（还桥）
├── SYNCHRONIZE_CACHE → IOCTL_FLUSH → 强制刷脏缓存
│
退出PC模式
└── dev_close("ext_flsh") → norflash_reuse_exit()（最后一次还桥） |
回扣一下独木桥的类比：
现实中 | 代码里 |
独木桥（一条路） | PA09/PA10/PA11（三根共用线） |
交通灯（红绿灯） | sd_io_reuse_suspend() / resume() |
车辆通行证 | spi_busy + norflash_reuse_keep |
桥上施工（读写Flash） | spi_flash_io_resume() + SPI命令 |
临时仓库（桥头堆货） | flash_cache_buf（4KB RAM缓冲） |
催收员（定时来收货） | _norflash_cache_sync_timer() |
收费站（电脑USB口） | USB MSD Bulk-Only Transport |
整条链路就这些——配置共脚、注册设备、仲裁抢桥、cache攒着写、USB传数据。搞明白"独木桥怎么轮着走"这一件事，剩下的都是工程细节。
感受
SPI共线本身不复杂，跟I2C多从机一个思路，分时复用嘛。SDK把仲裁封装成 norflash_reuse_enter/exit也算清晰，抢桥还桥看代码就能明白。USB MSD协议更不用说了，SCSI命令集翻一翻就上手。
卡住我比较久的是仲裁时序——T卡和Flash的SPI切换牵扯IO矩阵、信号量、临界区，出了问题条件都凑不齐，很难复现。cache flush策略也绕了一阵，什么时候刷、在哪个上下文刷、会不会和前台SCSI命令撞车，翻了好几遍代码才理顺。最意外的是MSD异步双缓冲，宏定义看着挺美，放到共用SPI场景下直接没法用，这块的问题还是得等待杰理的AD小组来完善
共脚、仲裁、cache、MSD——搞明白这四个词，这套方案就算摸透了。
