杰理 AC791N / AC792N 系列芯片培训资料
一句话总结： 各型号差异主要是硬件资源（SDRAM、flash、驱屏能力、解码能力、对视频流的优化） 各型号主推点可根据杰理官网链接查看
官网产品详情页：
• WiFi 智能音箱
• AC7925A
• AC7925B
• AC7911B
• AI 大模型
• AC7922A
• AC7911B
• WiFi 安防
• AC7923AE
• AC7916AB
• AC7922AE
简介：
• AC791N 文档
• AC792N 文档

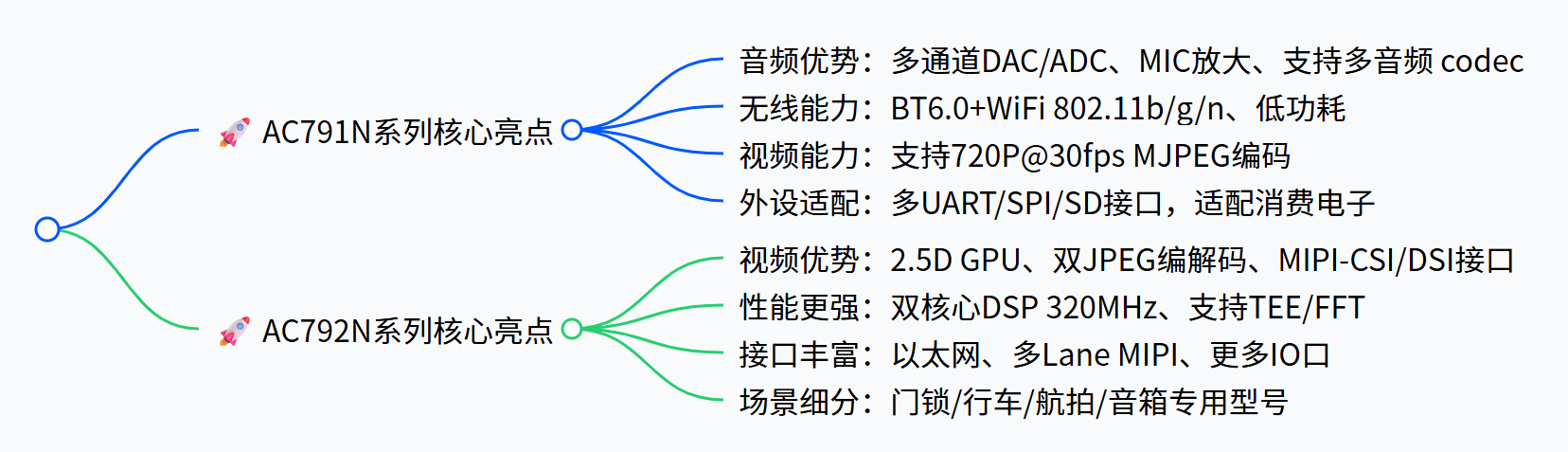

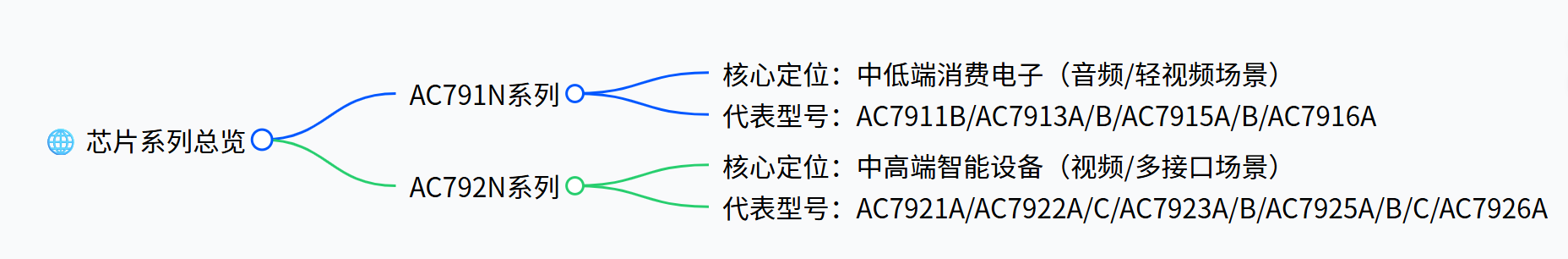

AC791N vs AC792N
对比项 | AC791N | AC792N |
典型定位 | 音视频无线一体化 + 轻量 AI | 带屏多媒体终端/控制面板平台 |
典型产品 | 可视门锁/门铃/对讲、故事机/点读笔、Wi‑Fi 摄像头玩具 | 智能门锁/门铃（更强调 UI）、带屏音箱、控制面板 |
无线 | Wi‑Fi + 经典蓝牙 + BLE 三模共存 | Wi‑Fi/蓝牙/BLE 三模 |
显示/图形 | 更偏“够用”的推屏与显示链路 | 推屏接口更丰富， 2.5D GPU / 2D DMA |
视频 | 支持 720P 级 MJPEG/JPEG 编码与推屏 | JPEG 720P@30fps、ISP、缩放/OSD 等 |
SDRAM/DDR 越大，越能支撑：更高分辨率/更流畅 UI（更多 buffer）、更复杂视频链路（缩放、OSD、ISP 工作区）、更高吞吐的网络缓存
• SDRAM/DDR 太小，更容易出现：画面撕裂/帧率下降、推屏/叠加受限、视频缓存不足导致掉帧
速查表

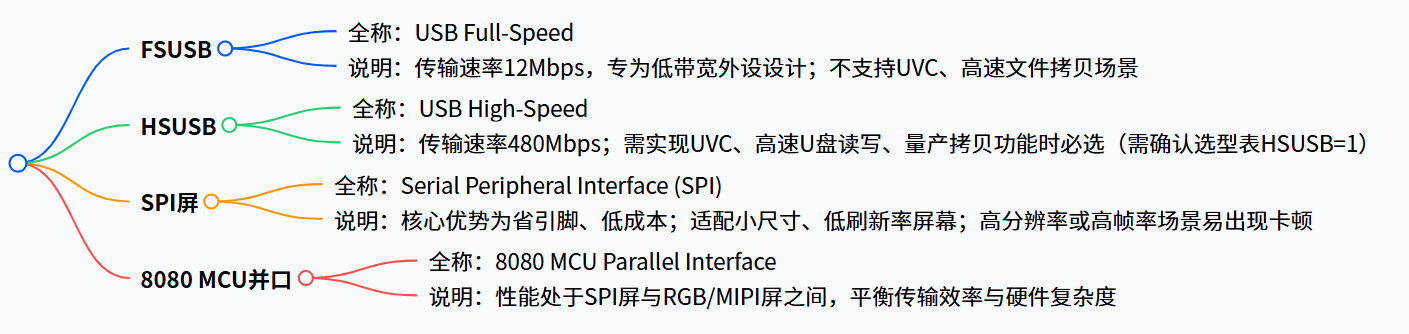

• 接口类（1）
• 接口类（2）

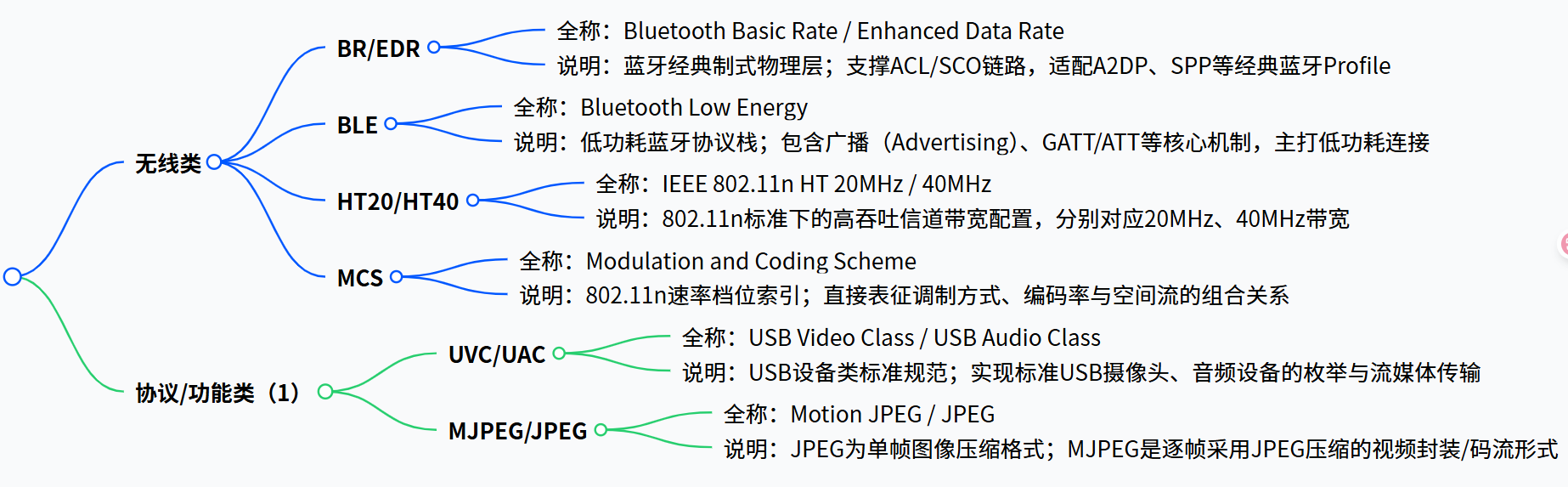

• 无线类 + 协议 / 功能类（1）

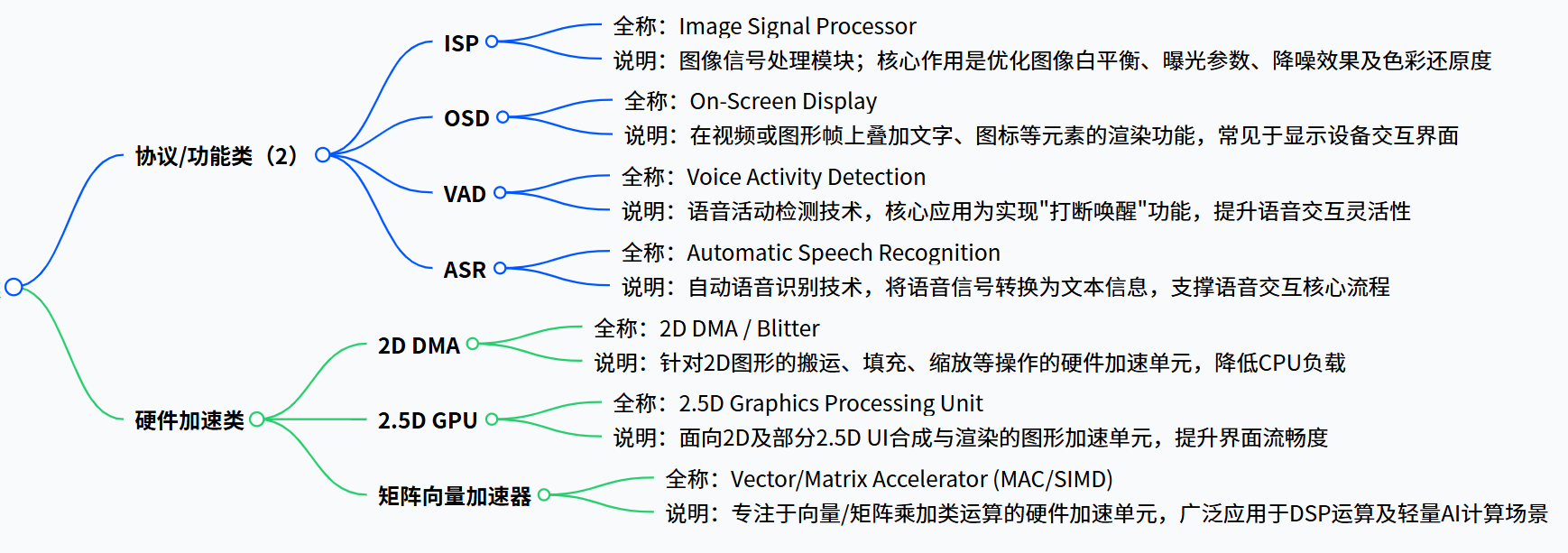

• 协议 / 功能类（2）+ 硬件加速类
• 存储类
项目 | 英文全称 | 说明 |
FSUSB | USB Full-Speed | 12Mbps；只适合低带宽外设；不适合 UVC/高速拷贝 |
HSUSB | USB High-Speed | 480Mbps；要上 UVC/高速 U 盘/量产拷贝速度就选它（并确认选型表 HSUSB=1） |
SPI 屏 | Serial Peripheral Interface (SPI) | 省引脚/低成本；适合小屏/低刷新；高分辨率/高帧率更容易卡 |
8080 MCU 并口 | 8080 MCU Parallel Interface | 性能介于 SPI 与 RGB/MIPI |
RGB | RGB Parallel Interface | 刷新/交互更好但走线多；对 IO/内存带宽压力更大 |
MIPI DSI | Mobile Industry Processor Interface, Display Serial Interface (MIPI DSI) | 高分辨率，设计复杂度、屏生态匹配要求高 |
DVP | Digital Video Port | 成本敏感，走线/EMI 压力大，带宽瓶颈更早出现 |
MIPI CSI | Mobile Industry Processor Interface, Camera Serial Interface (MIPI CSI) | 走线少，更适合高画质 |
USB UVC | USB Video Class (UVC) | USB接口摄像头-UVC 走 USB，通常更依赖HSUSB（480Mbps） |
BR/EDR | Bluetooth Basic Rate / Enhanced Data Rate (Bluetooth Classic) | 蓝牙经典制式物理层；用于 ACL/SCO 链路及 A2DP、SPP 等 Profile |
BLE | Bluetooth Low Energy (LE) | 低功耗蓝牙协议栈；含 Advertising、GATT/ATT 等机制 |
HT20/HT40 | IEEE 802.11n HT 20MHz / 40MHz | 802.11n 高吞吐（HT）信道带宽配置：20MHz/40MHz |
MCS | Modulation and Coding Scheme (IEEE 802.11n) | 802.11n 速率档位索引；表征调制方式、编码率与空间流组合 |
UVC / UAC | USB Video Class / USB Audio Class | USB 设备类规范：标准 USB 摄像头/音频设备枚举与流媒体传输 |
MJPEG / JPEG | Motion JPEG / JPEG | JPEG 为帧内压缩；MJPEG 为逐帧 JPEG 的视频封装/码流形式 |
ISP | Image Signal Processor | 图像信号处理模块：对白平衡/曝光/去噪/色彩等进行处理 |
OSD | On-Screen Display | 视频/图形帧上叠加文字/图标等元素的渲染功能 |
2D DMA | 2D DMA / Blitter | 2D 图形搬运/填充/缩放等操作的硬件加速单元 |
2.5D GPU | 2.5D Graphics Processing Unit | 面向 2D/部分 2.5D UI 合成与渲染的图形加速单元 |
VAD | Voice Activity Detection | 打断唤醒 |
ASR | Automatic Speech Recognition | 语音识别 |
矩阵向量加速器 | Vector/Matrix Accelerator (MAC/SIMD) | 面向向量/矩阵乘加类运算的硬件加速单元（常见于 DSP/轻量 AI 计算） |
SRAM | Static RAM | 静态随机存储器：低时延、无需刷新 |
SDRAM | SDRAM (Synchronous DRAM) | 同步动态随机存储器；单沿数据传输（每时钟 1 次数据采样），需刷新 |
DDR1 | DDR SDRAM (Double Data Rate SDRAM) | 双沿数据传输（时钟上升/下降沿均采样）；相对 SDRAM 在同频下带宽更高 |
EMI（Electromagnetic Interference，电磁干扰） ：电子设备在工作时产生或受到的 不需要的电磁能量耦合 ，导致自身或周边电路/设备出现异常、性能下降或无法通过认证测试。
DSP（Digital Signal Processor，数字信号处理器） ：专门为“连续信号处理”优化的处理器/计算单元（音频最常见，也可用于部分图像/通信处理）。
• 在这些芯片里 DSP 主要干什么
• 音频链路 ：AEC/NS/AGC、EQ、混音、编解码、唤醒前处理等
• 视频链路 （少量场景）：图像/特征提取类算法、部分加速任务（具体看芯片平台/SDK）
• 为什么选型要看 DSP
• DSP 算力/核数/频率决定你能跑多复杂的音频算法、同时跑多少路处理、延迟能否压下来
• Lane（通道/数据通路） ：在 MIPI CSI/DSI 这类高速串行接口里，Lane 并行的“串行数据通道”数量（通常还会有 1 条 Clock lane，表里一般只写 Data lane 数）。
Lane 越多意味着什么
• 理论上 总吞吐更高 （带宽更大）
• 能支撑更高的分辨率/帧率/更高位宽像素格式
• 2 Lane vs 4 Lane
• 2 Lane：常见于中等带宽需求
• 4 Lane：更偏高带宽（更高分辨率/更高帧率）
常见问题解答（FAQ）
1. AC791N 与 AC792N 系列能否管脚兼容？
1. 不同系列间管脚不兼容，同系列部分型号（如 AC7913A0/A6、AC7922AE_POA/AF_PMA）管脚一致，可直接替换。
2. AC7926A 的 2.5D GPU 支持哪些图形格式？
2. 支持 ARGB、RGB、YUV、Lx、Ax 格式，可实现图像 resize、旋转、投影、多图层混合。
3. AC7916A 的 4 通道 DAC 如何配置？
3. 支持两种配置：2L+2R（双声道前后级）或 L+R（标准双声道），通过 SDK 中的音频配置接口切换。
4. AC792N 系列的低功耗模式如何开启？
4. 通过 SDK 调用 PMU 相关 API，配置 IO 电源域加载电流、关闭未使用外设，低功耗模式下 IO 加载电流≤10mA。
5. AC7915B 能否支持双摄输入？
5. 不支持，AC7915B 仅支持单路 8Bit DVP CAM 输入，双摄需求需选择 AC7925C（8+8Bit DVP 双摄）。
